一、項目名稱：銅礦綜合車間泵站噪聲治理工程

二、項目編號：NCJL1412

三、項目地址：南昌

四、項目規模：水泵噪聲治理

五、工程工期： 30天

六、竣工時間：2014年10月19日

七、項目類別：水泵噪聲治理工程

八、案例簡介：泵站安裝了5臺離心式清水泵，治理前經南昌佳綠環保工程有限公司來人現場調查，測得離心式清水泵房內噪聲達到95dB—100dB（A），廠邊界噪聲達到73dB（A）。該噪聲遠遠超出《社會生活環境噪聲排放標準》（GB22337—2008）中規定的表1，即社會生活噪聲排放源邊界噪聲排放限值中類別2類噪聲標準[晝間60dB（A），夜間50dB（A）]。

礦職工住宅30棟樓房距泵站機房僅一墻之隔，若不對離心式清水泵等噪聲源進行治理，將嚴重影響職工的正常生活；為此，領導高度重視，要求綜合車間聯系有資質單位對3#泵站進行噪聲治理，并委托我公司（南昌佳綠環保工程有限公司）對該水泵機房噪聲編制治理方案和設計。治理后達到《社會生活環境噪聲排放標準》（GB22337—2008）表1規定的（2類聲環境功能區）要求。

表1 ：社會生活噪聲排放源邊界噪聲排放限值

按區域的使用功能特點和環境質量要求，聲環境功能區分為以下五種類型：

（1）0類聲環境功能區：指康復療養區等特別需要安靜的區域。

（2）1類聲環境功能區：指以居民住宅、醫療衛生、文化教育、科研設計、行政辦公為主要功能，需要保持安靜的區域。

（3）2類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域。

（4）3類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。

（5）4類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲對周圍環境產生嚴重影響的區域，包括 4a類和 4b類兩種類型。 4a類為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通（地面段）、內河航道兩側區域； 4b類為鐵路干線兩側區域。

九、現場噪音源：泵站安裝了5臺離心式清水泵，治理前經南昌佳綠環保工程有限公司來人現場調查，測得離心式清水泵房內噪聲達到95dB—100dB（A），廠邊界噪聲達到73dB（A）。該噪聲遠遠超出《社會生活環境噪聲排放標準》（GB22337—2008）中規定的表1，即社會生活噪聲排放源邊界噪聲排放限值中類別2類噪聲標準[晝間60dB（A），夜間50dB（A）]。

十、降噪目標：

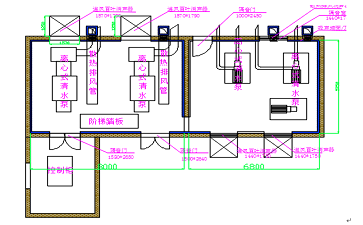

十一、我們設計的方案：根據對噪聲源及現場的分析，經過經濟、技術比較，結合水泵放置在房間內的特點，我們只需對水泵房廠墻壁傳聲、漏聲的薄弱部位如廠房門、窗，進風口，排風口等進行隔聲處理，對水泵機房內做吸聲處理。治理方案如下：

1、兩間離心式清水泵機房安裝隔音門：隔音門尺寸分別為1500*2640mm、1580*2650、1000*2450mm；隔聲量大于30dB，整體隔聲性能對中、低頻率的隔絕效果極佳，符合國家HJ-T 379-2007 隔聲門技術要求。門框及門扇采用國內優質冷軋鋼板配合獨特工藝生產制造，表面防銹處理；鉸鏈：采用荷重型軸承鉸鏈，使得門扇與門框之間的密封條接合更緊密，以達到最佳隔聲效果。

聲器及4臺排風消聲器并配置兩臺5#低噪音軸流風機強制排風。

3、機房內吸聲處理：機房內墻面及頂面吸聲處理，以避免水泵噪聲在機房內引起的中鳴現場；

4、機房隔音處理：針對機房穿墻線管，管道等進行隔音處理。

十二、降噪效果：居民窗外1米處晝間≤60dB（A）夜間≤50d（A）。
