一、項目概述

江西吉安某有限公司車間內有四臺通風風機機組，機組運行時車間圍欄外1m處位置噪音達將到了74dB，關閉機組時改點噪聲值為65dB，為有效控制噪聲向外傳播，排風口噪音大約在95dB，排風口20米處就是廠界若不進行降噪處理不能達到相關國家標準，為改善員工工作環境，提高工作效率，廠界噪音達標或由于**國家相關標準，公司有關領導對此非常重視江西吉安公司領導特邀請我公司（南昌佳綠環保工程有限公司）對該通風風機機組噪聲提供合理的解決方案。

二、江西吉安風機機組噪聲治理目標的確定



3臺通風風機對應圍欄外1m處噪聲≦67dB（排除非本項目干擾），另1臺通風風機對應控制室外1m處噪聲值≦67dB（排除非本項目干擾），廠界噪音≦65dB（排除非本項目干擾）。

三、設計依據

1.有關通風風機設備參數和文件；

2.《工業企業噪聲控制設計規范》（GBJ87-85）；

3《工業企業設計衛生標準》(GBZ1-2002)；

4.《社會生活噪聲排放標準》(GB12348-2008)

5．我公司對同類噪聲治理的經驗。

四、江西吉安風機機組噪聲源分析



此類通風風機噪聲源主要有：

  1、機械噪聲（主要噪聲源）

主要包括：由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。

2、空氣動力性噪聲

風機空氣動力性噪聲包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉周期性打擊空氣而引起的氣體壓力脈動噪聲；湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。風機空氣動力性噪聲通過進氣口、排氣口、風機殼體三種途徑影響室內外環境。

五、江西吉安風機機組噪聲治理方案設計

本著經濟、有效的原則，根據現場條件，綜合分析通風風機噪聲頻譜、聲衰減規律及降噪的**性價比，本公司提出以下治理方案：

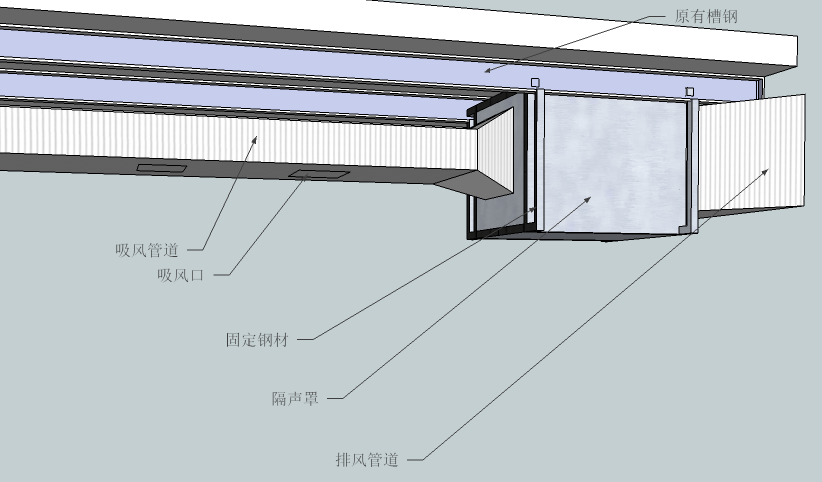

1、因風機吸風口多且分散，故噪聲值不大在車間本體噪聲較大的背景下可以忽略不計，故本著經濟性原則，在滿足本次降噪設計目標下，只需對風機殼體部位進行隔聲處理，即對風機加裝隔聲罩，將風機殼體部位單獨隔離，切斷噪聲由風機殼體經空氣傳播**噪聲控制，如圖所示：

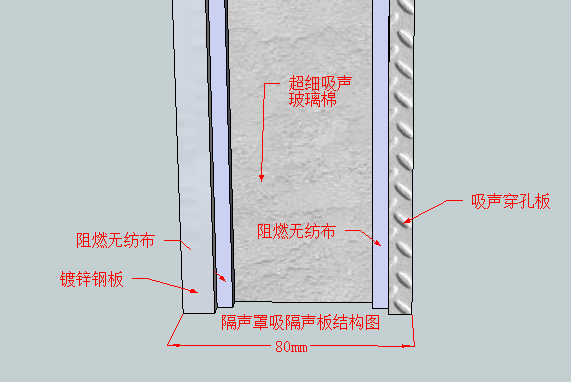

隔聲罩吸隔聲板材料示意圖



2、排風口噪聲治理措施

風機出風口噪聲大約在95dB，我司技術人員在查閱相關資料并結合實際工程經驗后，得知由風機出風口**廠界處的噪聲衰減量為15dB左右,為達到國家標準故還需15dB的降噪量，故我司建議在風機排風口安裝一排風消聲器，并配套安裝防雨百葉。既滿足排風需求又滿足降噪需要，如下圖所示：



工程施工方案

  1、3臺通風風機

這3臺通風風機下方對應有位置搭建腳手架，故安裝隔聲罩時，只需搭建腳手架作為平臺施工，因本次降噪產品較輕故無需另外搭建支撐鋼材，利用現有槽鋼作為支撐鋼材固定

2、另外1臺通風風機

這1臺風機因下方建有控制室，沒有位置搭建腳手架作為施工平臺，故只有利用現有行車，在風機下方預先搭建好安全可靠的施工操作平臺，然后施工人員在平臺上安全施工，固定方式也是借用原有槽鋼固定。

3、4臺消聲器

消聲器的安裝屬高空作業，故在地面搭設腳手架，以供安裝需要，消聲器的固定采用原有槽鋼固定，并新增骨架。

六、工程工程量及預算

八、工程工期

1、材料準備及產品預制15天，現場施工安裝10天，總工25天。

2、工程質保期為十二個月；

3、服務效率：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。如更換貨物或送修，在7個工作日內解決；

4、服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
