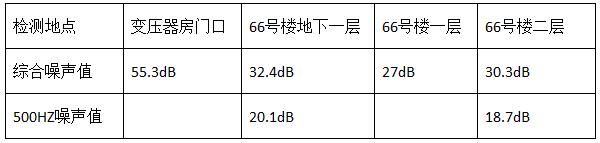

檢測數據中地下一層，二層綜合噪聲治理超出國家規定的30dB要求范圍。66號樓住宅樓3個測點中500HZ頻率段的噪聲值相對突出，與變壓器房門口檢測到的突出噪聲頻率段相符合。住宅樓內“翁” “翁”低頻聲明顯，故可判斷影響66號樓房?jī)?nèi)的噪音是隔壁地下一層變壓器運行時產生的振動引起。

　　根據《社會生活環境噪聲排放標準》GB22337-2008

　　在社會生活噪聲排放源位于噪聲敏感建筑物內情況下，噪聲通過建筑物結構傳播至噪聲敏感建筑物室內，噪聲敏感建筑物室內等效聲級不得超過表2規定的限值。

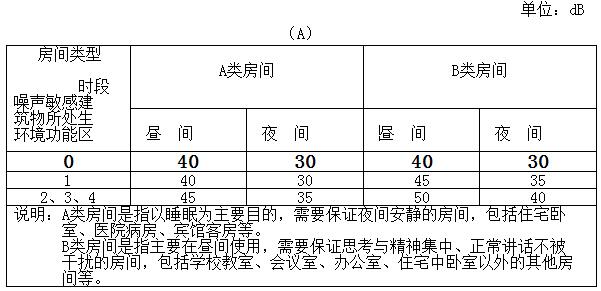

　　表2結構傳播固定設備室內噪聲排放限值(等效聲級)
　　降噪目標：

　　符合或優于下列標準的最新版本：

　　(1)、國家城市區域環境噪聲標準 GB 3096-93

　　(2)、民用建筑隔聲設計規范GBJ118—88

　　(3)、國家社會環境生活噪聲排放標準 GB22337-2008

　　現場噪音源：

　　變壓器噪聲產生的原因

　　變壓器噪聲共有三個聲源，一是鐵心，二是繞組，三是冷卻器，即空載、負載和冷卻系統引起的噪聲之和。鐵心產生噪聲的原因是構成鐵心的硅鋼片在交變磁場的作用下，會發生微小的變化即磁致伸縮，磁致伸縮使鐵心隨勵磁頻率的變化做周期性振動。繞組產生振動的原因是電流在繞組中產生電磁力，漏磁場也能使結構件產生振動。電磁力(和振動幅值)與電流的平方成正比，而發射的聲功率與振動幅值的平方成正比。因此，發射的聲功率與負載電流有很明顯的關系。

　　影響樓上的噪聲傳播途徑

　　在變壓器房噪聲治理項目中，我們能夠采取的降噪措施只有在噪聲傳播途徑上采取措施。變壓器在住宅室內引起噪聲污染的途徑有：

　　1)變壓器機組機械振動沿機房地面?zhèn)鞑ィM(jìn)一步沿住宅墻體結構傳播至居民室內墻面，墻面振動再次激發空氣擾動，產生空氣聲傳入人耳;

　　2)變壓器機組機械振動沿連接銅牌向上層樓板傳播;

　　3)變壓器機組機械振動引起的變壓器連接母線槽振動，振動沿母線槽傳播到梁，柱等傳播到樓上。

　　我們?cè)O(shè)計的方案：根據小區變壓器房的實際情況，本著節約有效的設計合理原則，我們確定變壓器噪聲控制措施如下：

　　1、為減小變壓器通過振動傳播的結構噪聲,對機組采取高效低頻隔振處理。變壓器噪聲的基頻為100hz,混凝土中聲傳播速度為3048米每秒。由此計算得結構聲波波長為30.48米,該聲波的半波長遠大于墻體厚度,因此隔聲手段主要是變壓器的結構隔振設計，其隔聲效果可以用振動傳遞率大小來衡量。我們公司的低頻隔音臺，可以把振動傳遞率控制到0.2%以下。這個措施反映在噪聲傳遞附加下降量上面在27分貝左右，通過建筑結構再次衰減，對樓上住宅環境聲音影響值就在28分貝左右。(草圖見下圖)：2、匯流聯排的軟連接處理。對硬性安裝的低壓母線排出線槽架銅排，電磁噪聲振動有可能通過聯排向建筑結構傳播，降噪處理中間需要將它改成軟線連接，這部分需要供電部門的同志配合完成。

　　2、匯流聯排的軟連接處理。對硬性安裝的低壓母線排出線槽架銅排，電磁噪聲振動有可能通過聯排向建筑結構傳播，降噪處理中間需要將它改成軟線連接，這部分需要供電部門的同志配合完成

　　降噪效果：我司通過多年的研究與實踐，已經開發成功了完整的干式變壓器噪聲治理的工藝與產品，可以大幅度降低變壓器噪聲的影響，基本解決變壓器低頻噪聲的擾民問題。
